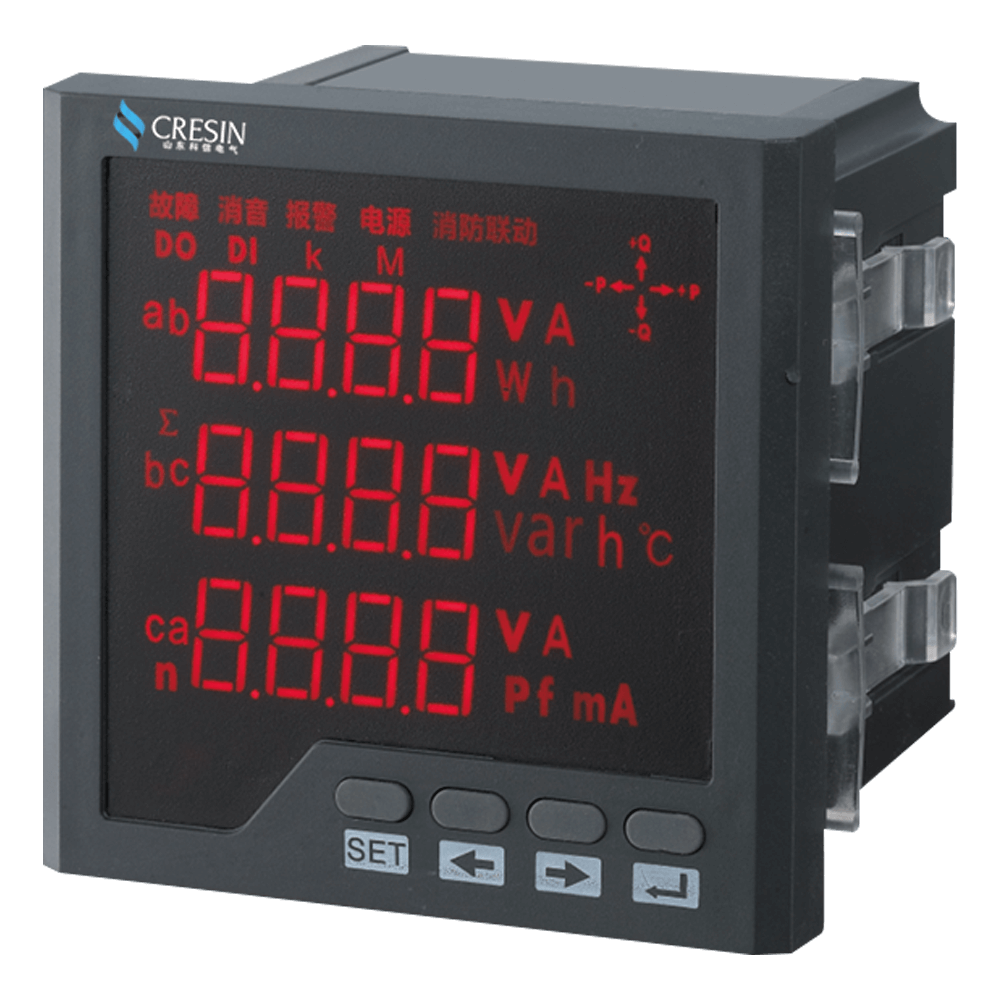

多功能電力儀表是高性能的電力儀表，具有高稿度電力參數實時測量、諧波測量、正反向有功／無功電能計量、分時電能計量如分時電能定時抄表、電力品質分析、實時波形顯示、事件記錄、需量等功能，并配有豐富的輸入輸出接口可用于現場設備狀態的監測與控制，同 時集成了RS－485通訊接口，可與各種智能配電系統和能量管理系統集成，共享豐富的監測數據和電能質量數據。有著極高的性價比，可以直接取代常規電力變送器、測量儀表、電能計量表以及相關的輔助單元，應用領域非常廣泛，如能源管理系統、電力監控系統、工礦企業、公共設施、智能建筑等
立即詢價 （周一至周五 9:00-18:00）
多功能電力儀表是高性能的電力儀表，具有高稿度電力參數實時測量、諧波測量、正反向有功／無功電能計量、分時電能計量如分時電能定時抄表、電力品質分析、實時波形顯示、事件記錄、需量等功能，并配有豐富的輸入輸出接口可用于現場設備狀態的監測與控制，同時集成了RS－485通訊接口，可與各種智能配電系統和能量管理系統集成，共享豐富的監測數據和電能質量數據。
多功能電力儀表有著極高的性價比，可以直接取代常規電力變送器、測量儀表、電能計量表以及相關的輔助單元，應用領域非常廣泛，如能源管理系統、電力監控系統、工礦企業、公共設施、智能建筑和開關柜等配電網絡系統。
規格選型
| 型號 功能 | 測量 | 擴展功能（選配） | 顯示 | 開孔尺寸 | ||||
|---|---|---|---|---|---|---|---|---|
| 單相全電量測量 | 開關量輸入 | 開關量輸出 | 變送輸出 | 通訊接口 | LED | LCD | ||
| CSDM-A1D5 | √ | 2 | 2 | 3 | 1 | √ | — | 111×111 |
| CSDM-AYD5 | √ | 2 | 2 | 3 | 1 | — | √ | |
| CSDM-A1D3 | √ | 2 | 2 | 1 | 1 | √ | — | 76×76 |
| CSDM-BYD3 | √ | 2 | 2 | 1 | 1 | — | √ | |
| CSDM-A1D4 | √ | 2 | 2 | 3 | 1 | √ | — | 92×92 |
| CSDM-BYD4 | √ | 2 | 2 | 3 | 1 | — | √ | |
| CSDM-A1D2 | √ | 2 | 2 | 1 | 1 | √ | — | 68×68 |
| CSDM-BYD2 | √ | 2 | 2 | 1 | 1 | — | √ | |
| CSDM-A1D1 | √ | 2 | 2 | 1 | 1 | √ | — | 45×45 |
| 型號 功能 | 測量 | 擴展功能（選配） | 顯示 | 開孔尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 三相全電量 測量 | 復費率計量 | 諧波測量 | 開關量輸入 | 開關量輸出 | 變送輸出 | 通訊接口 | LED | LCD | ||
| CSDM-B3D5 | √ | — | — | 4 | 4 | 4 | 2 | √ | — | 111×111 |
| CSDM-BYD5 | √ | — | — | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-BYFD5 | √ | √ | — | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-BYHD5 | √ | — | √ | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-BYFHD5 | √ | √ | √ | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-B3D3 | √ | — | — | 4 | — | — | 1 | √ | — | 76×76 |
| CSDM-BYD3 | √ | — | — | 4 | — | — | 1 | — | √ | |
| CSDM-B3D4 | √ | — | — | 4 | 4 | 4 | 2 | √ | — | 92×92 |
| CSDM-BYD4 | √ | — | — | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-BYFD4 | √ | √ | — | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-BYHD4 | √ | — | √ | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-BYFHD4 | √ | √ | √ | 4 | 4 | 4 | 2 | — | √ | |
| CSDM-B3D2 | √ | — | — | — | — | — | 1 | √ | — | 68×68 |
| CSDM-BYD2 | √ | — | — | — | — | — | 1 | — | √ | |
| CSDM-B1D1 | √ | — | — | — | — | — | 1 | √ | — | 45×45 |
注：選配的擴展功能為常規最多能擴展的功能數量，如有特殊訂貨要求，請與我公司技術部門協商解決。
Product features
● 高精度測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率等電參量；
● 正反向有功／無功電能計量；
● 分時電能計量、分時電能定時抄表；
● 測量三相電壓、三相電流的總諧波畸變率（THD），2－31次奇次諾波分量；
● 提供數碼管或液晶顯示，本地數據查詢；
● 菜單直觀，按鍵操作簡單；
● 電流、電壓變比可編程；
● 提供多回路的漏電流監控；
● 提供多回路控制節點，可用于報警、跳閘等控制；
● 支持消防聯動，遠程切斷故障回路；
● 支持RS－485通訊， Modbus－RTU協議；
● 支持開關量輸入、開關量輸出、模擬量變送輸出、電能脈沖輸出；
● 安裝方便，接線簡單，工程量?。?/p>
● 寬范圍交直流通用電源：AC／DC85V265；
● 可完成 SCADA、PLC中多種通訊軟件的組網；
Installation instructions

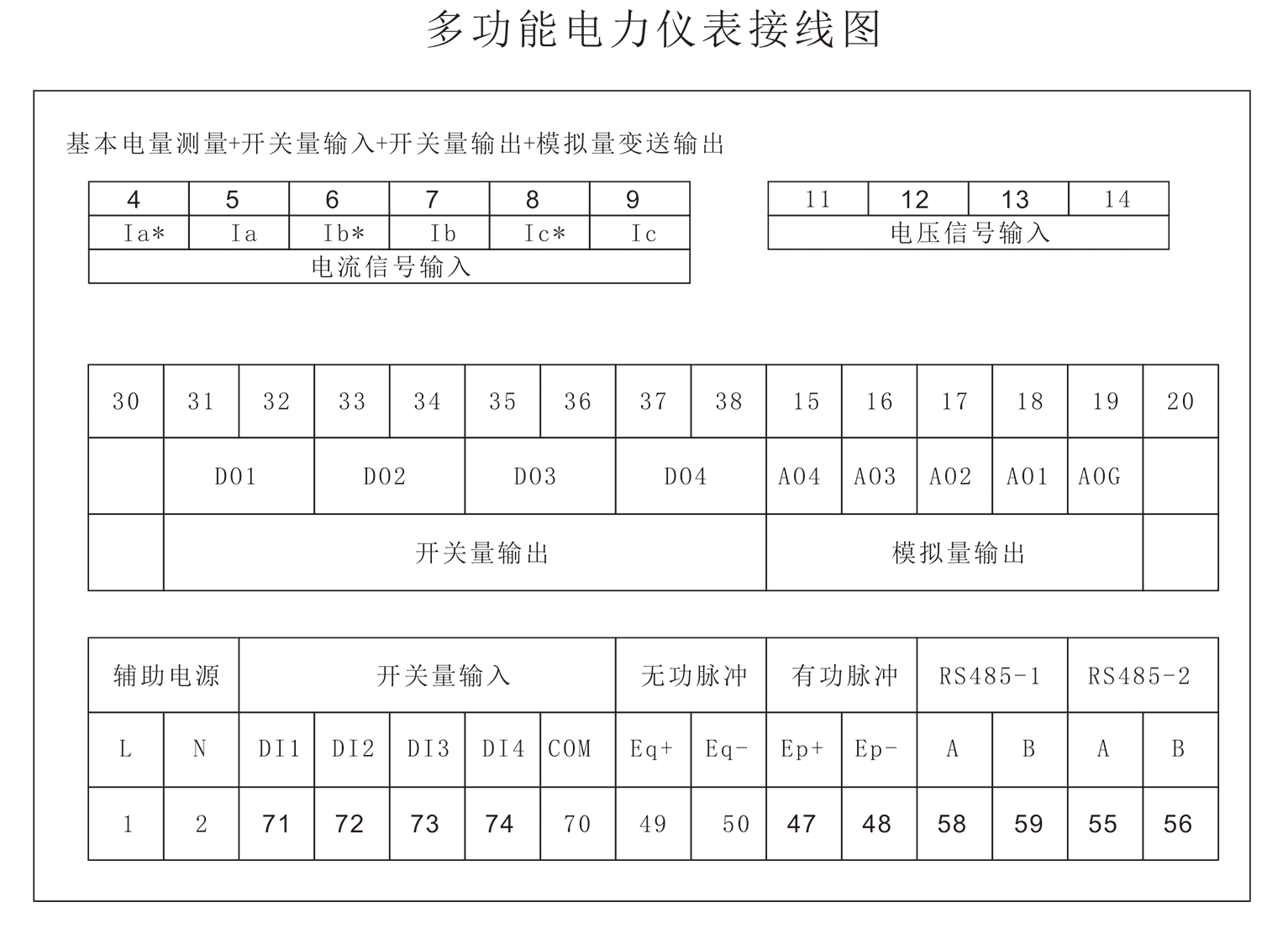

端子排列圖（典型）
注：如與儀表殼體上接線圖不一致，請以儀表殼體上為準。

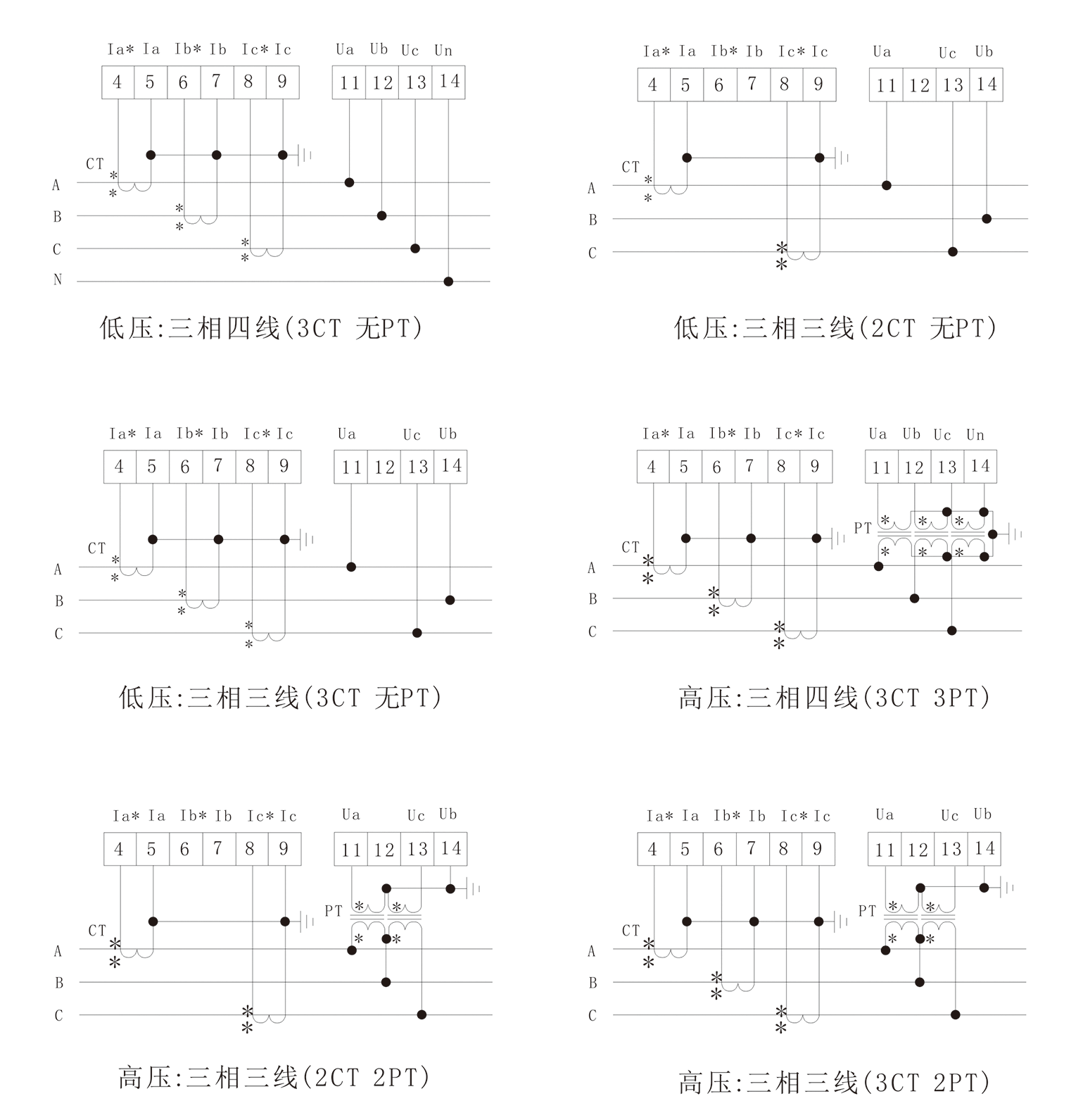

典型信號接線圖

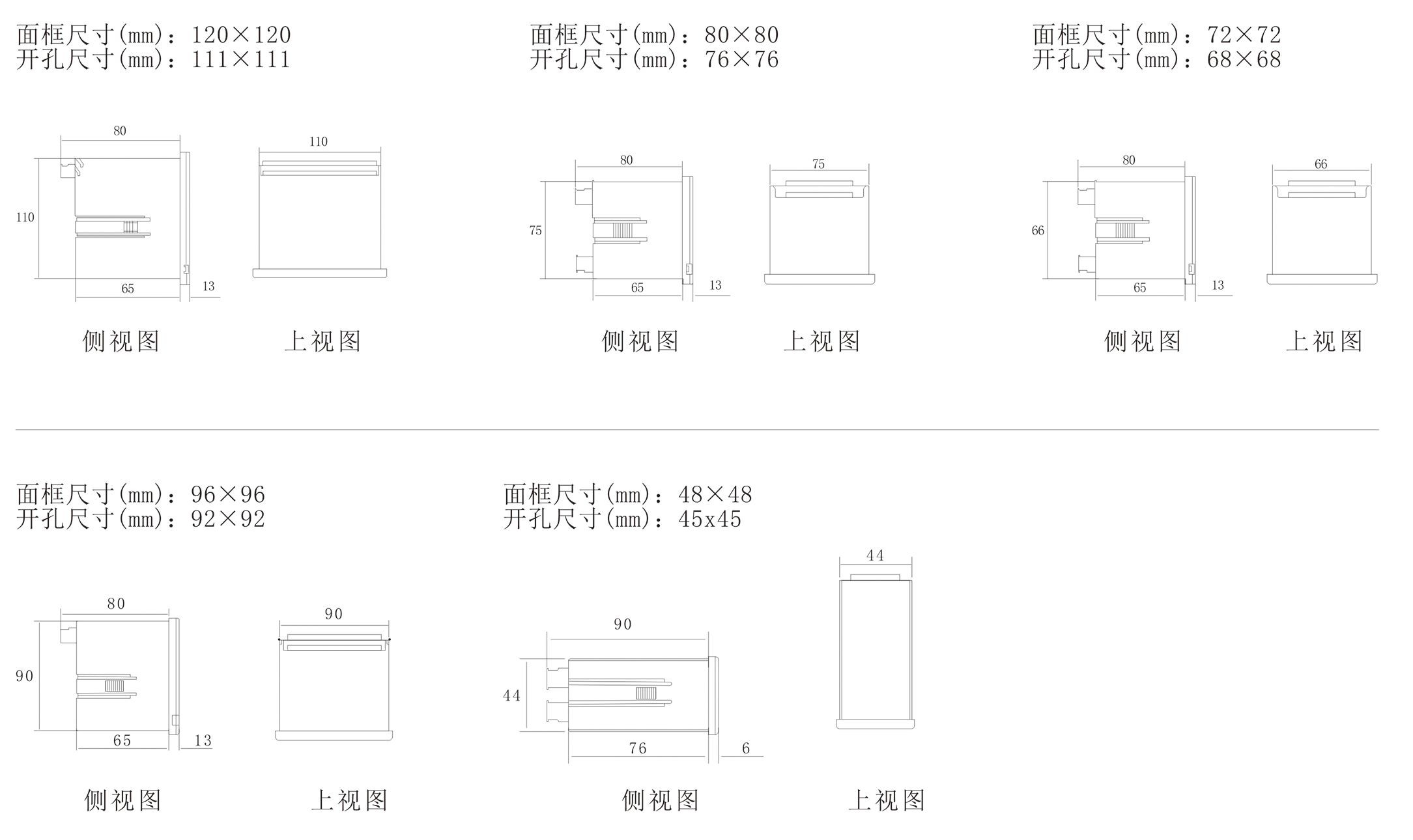

Product size
| 測量精度 | 電壓 | 0.5級 | |
|---|---|---|---|
| 電流 | 0.5級 | ||
| 有功功率 | 0.5級 | ||
| 無功功率 | 0.5級 | ||
| 功率因數 | 0.5級 | ||
| 頻率 | ±0.02Hz | ||
| 有功電能 | 0.5S級或0.2S級 | ||
| 無功電能 | 1級或2級 | ||
| 信號輸入 | 接線方式 | 三相四線、三相三線 | |
| 額定電流 | AC 1A、AC 5A | ||
| 額定電壓 | AC 57.7V、AC 100V、AC 220V、AC 380V | ||
| 過負載 | 電壓 | 1.2倍（持續），2倍/1秒（瞬時） | |
| 電流 | 1.2倍（持續），10倍/5秒（瞬時） | ||
| 功耗 | 電壓：﹤1VA/相，電流：﹤0.4VA/相 | ||
| 阻抗 | 電壓：＞300KΩ，電流：﹤20mΩ | ||
| 頻率 | 45~65Hz | ||
| 輔助電源 | 工作范圍 | AC/DC 85V~265V | |
| 功耗 | ﹤4VA | ||
| 功能模塊 | 通訊接口 | 1路RS-485通訊，Modbus-RTU協議，波特率2400~9600bps,默認2400bps | |
| 開關量輸入 | 支持4路干結點輸入 | ||
| 開關量輸出 | 支持3路繼電器輸出，容量：AC 250V/5A,DC 30V/5A | ||
| 變送輸出 | 支持1路模擬量輸出：0/4~20mA或0~5/10V | ||
| 電能脈沖輸出 | 支持2路電能脈沖輸出，常數：8000imp/KWh(Kvarh） | ||
| 環境 | 工作溫度 | ﹣10℃~﹢55℃ | |
| 存儲溫度 | ﹣25℃~﹢70℃ | ||
| 相對濕度 | ≤93％，無腐蝕性氣體場所 | ||
| 海拔 | ≤2500m | ||
| 安全 | 絕緣電阻 | ＞100MΩ | |
| 交流耐壓 | AC 2KV | ||
| 電磁兼容性能 | 靜電放電 | 4級 | |
| 電快速瞬變脈沖群 | 4級 | ||
| 浪涌（沖擊） | 4級 | ||
| 外形尺寸 | 面框尺寸 | 120×120；80×80；96×96；72×72；48×48 | |
| 開孔尺寸 | 111×111；76×76；92×92；68×68；45×45 | ||
