CSDM-PF系列數顯功率因數表
高精度測量三相電網的功率因數;提供數碼管顯示，本地數據查詢;支持RS－485通訊，Modbus－RTU協議;支持開關量輸入、開關量輸出、模擬量變送輸出;輔助電源：AC／DC85V265V、AC220V、AC380V、AC100V、DC48V、DC24V;多種外形選擇，滿足不同柜體電氣回路的要求。
立即詢價 （周一至周五 9:00-18:00）
高精度測量三相電網的功率因數;提供數碼管顯示，本地數據查詢;支持RS－485通訊，Modbus－RTU協議;支持開關量輸入、開關量輸出、模擬量變送輸出;輔助電源：AC／DC85V265V、AC220V、AC380V、AC100V、DC48V、DC24V;多種外形選擇，滿足不同柜體電氣回路的要求。
立即詢價 （周一至周五 9:00-18:00）
規格選型
| 型號 功能 | 測量 | 擴展功能（選配） | 顯示 | 開孔尺寸 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 單相功率因數 | 三相功率因數 | 開關量輸入 | 開關量輸出 | 變送輸出 | 通訊接口 | LED | LCD | ||
| CSDM-A1PF8 | √ | — | 2 | 2 | 1 | 1 | √ | — | 152×76 |
| CSDM-B1PF8 | — | √ | 2 | 2 | 1 | 1 | √ | — | |
| CSDM-A1PF5 | √ | — | 2 | 2 | 1 | 1 | √ | — | 111×111 |
| CSDM-B1PF5 | — | √ | 2 | 2 | 1 | 1 | √ | — | |
| CSDM-A1PF3 | √ | — | 2 | 2 | 1 | 1 | √ | — | 76×76 |
| CSDM-B1PF3 | — | √ | 2 | 2 | 1 | 1 | √ | — | |
| CSDM-A1PF7 | √ | — | 2 | 2 | 1 | 1 | √ | — | 114×56 |
| CSDM-B1PF7 | — | √ | 2 | 2 | 1 | 1 | √ | — | |
| CSDM-A1PF6 | √ | — | 2 | 2 | 1 | 1 | √ | — | 92×45 |
| CSDM-B1PF6 | — | √ | 2 | 2 | 1 | 1 | √ | — | |
| CSDM-A1PF4 | √ | — | 2 | 2 | 1 | 1 | √ | — | 92×92 |
| CSDM-B1PF4 | — | √ | 2 | 2 | 1 | 1 | √ | — | |
| CSDM-A1PF2 | √ | — | 2 | 2 | 1 | 1 | √ | — | 68×68 |
| CSDM-B1PF2 | — | √ | 2 | 2 | 1 | 1 | √ | — | |
| CSDM-A1PF1 | √ | — | 2 | 2 | 1 | 1 | √ | — | 45×45 |
| CSDM-B1PF1 | — | √ | 2 | 2 | 1 | 1 | √ | — | |
Product features
● 高精度測量三相電網的功率因數；
● 提供數碼管顯示，本地數據查詢；
● 支持RS－485通訊， Modbus－RTU協議；
● 支持開關量輸入、開關量輸出、模擬量變送輸出；
● 輔助電源：AC／DC85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V；
● 多種外形選擇，滿足不同柜體電氣回路的要求；
Installation instructions

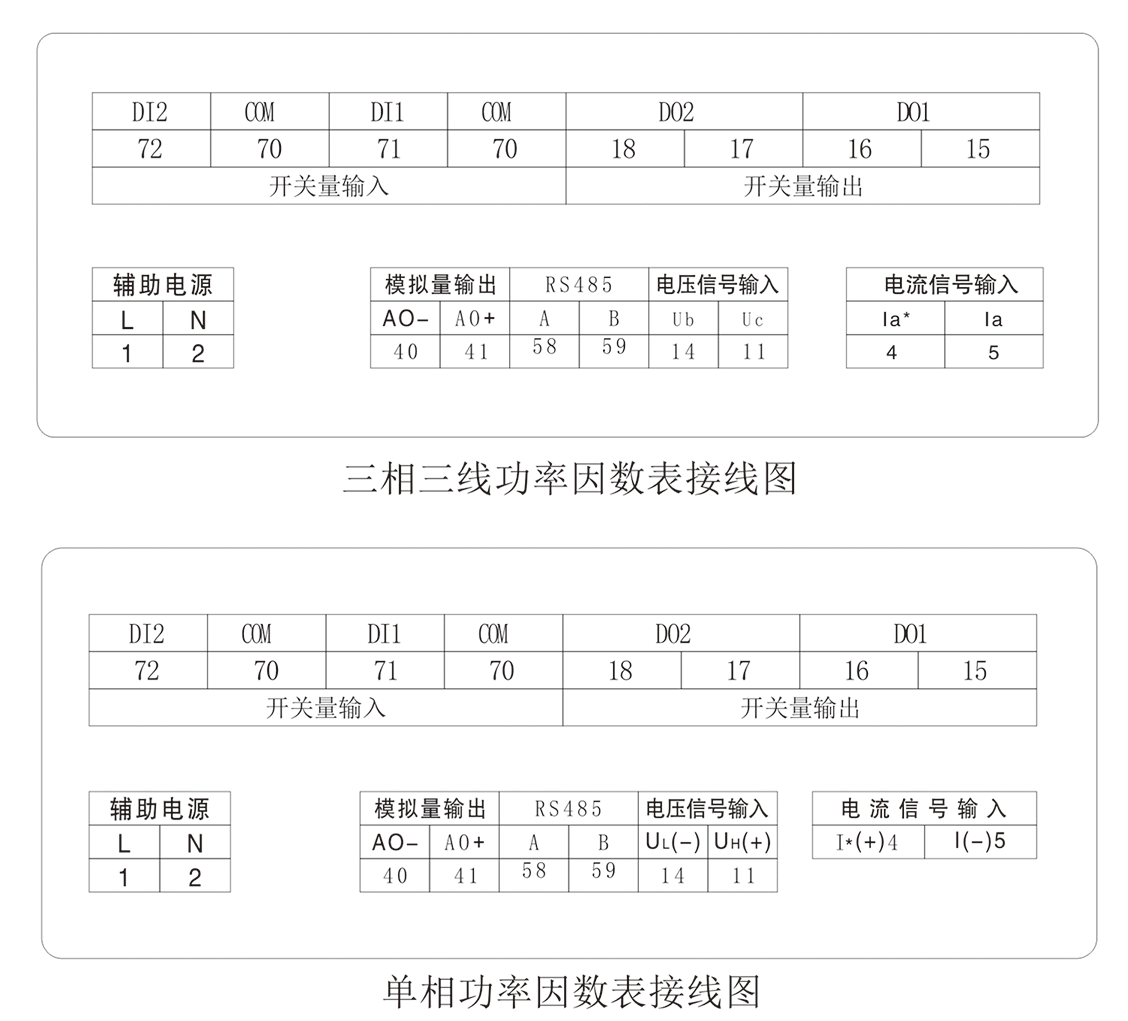

端子排列圖（典型）

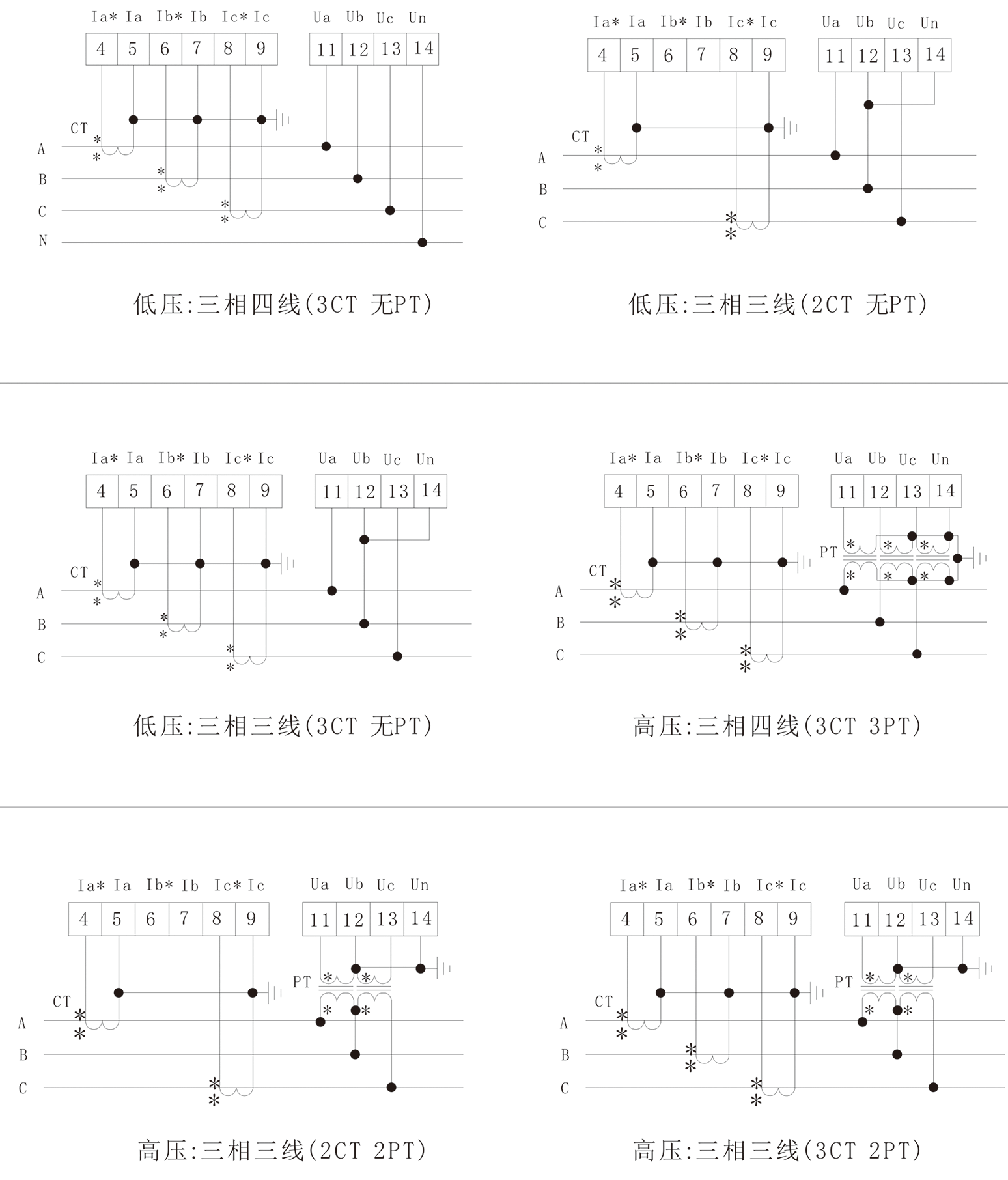

典型信號接線圖

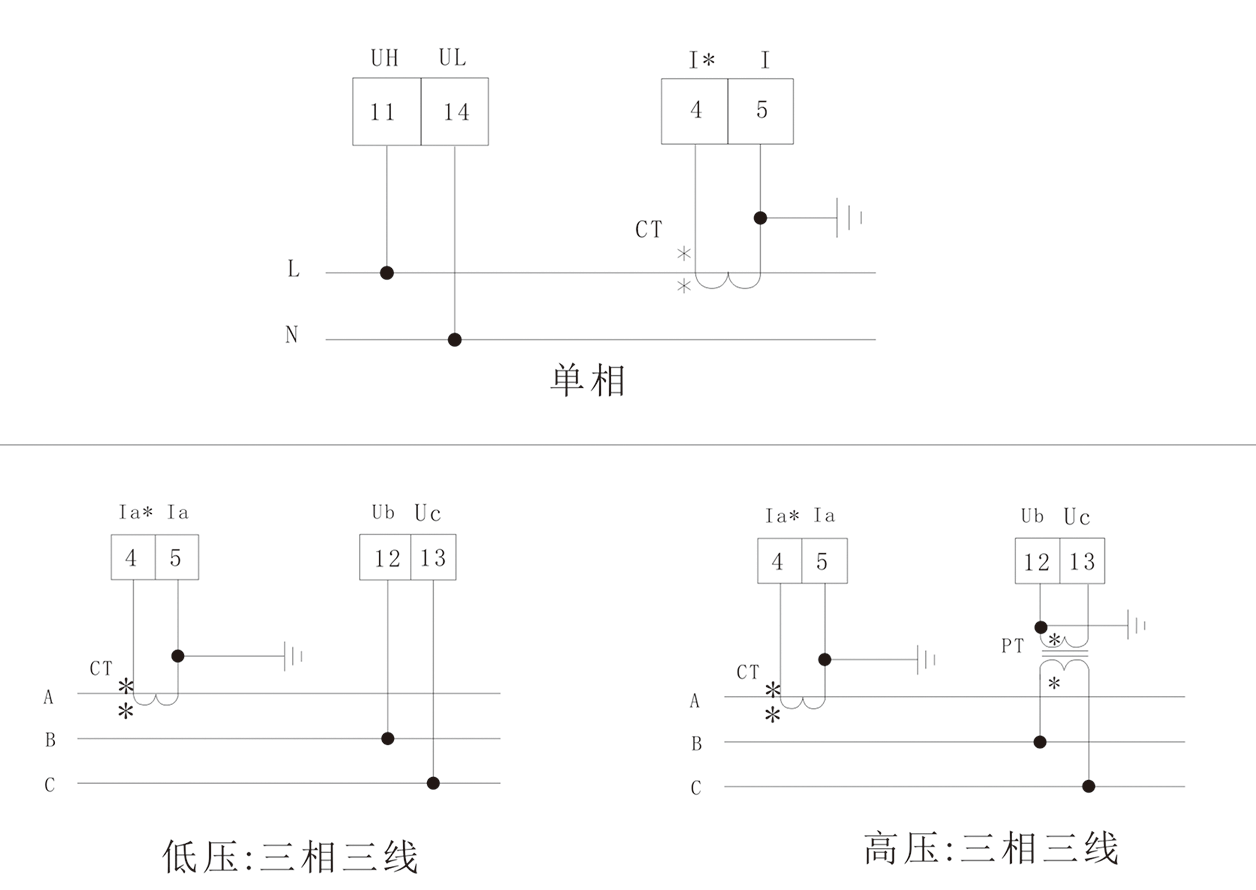

典型信號接線圖
| 測量精度 | 功率因數 | 0.5級 | |
|---|---|---|---|
| 信號輸入 | 接線方式 | 單相、三相三線 | |
| 額定電流 | AC 1A、AC 5A | ||
| 額定電壓 | AC 57.7V、AC 100V、AC 220V、AC 380V | ||
| 過負載 | 電壓 | 1.2倍（持續），2倍/1秒（瞬時） | |
| 電流 | 1.2倍（持續），10倍/5秒（瞬時） | ||
| 功耗 | 電壓：﹤1VA/相，電流：﹤0.4VA/相 | ||
| 阻抗 | 電壓：＞300KΩ，電流：﹤20mΩ | ||
| 頻率 | 45~65Hz | ||
| 輔助電源 | 工作范圍 | AC/DC 85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V | |
| 功耗 | ﹤4VA | ||
| 功能模塊 | 通訊接口 | 1路RS-485通訊，Modbus-RTU協議，波特率2400~9600bps,默認2400bps | |
| 開關量輸入 | 支持4路干結點輸入 | ||
| 開關量輸出 | 支持3路繼電器輸出，容量：AC 250V/5A,DC 30V/5A | ||
| 變送輸出 | 支持1路模擬量輸出：0/4~20mA或0~5/10V | ||
| 環境 | 工作溫度 | ﹣10℃~﹢55℃ | |
| 存儲溫度 | ﹣25℃~﹢70℃ | ||
| 相對濕度 | ≤93％，無腐蝕性氣體場所 | ||
| 海拔 | ≤2500m | ||
| 安全 | 絕緣電阻 | ＞100MΩ | |
| 交流耐壓 | AC 2KV | ||
| 電磁兼容性能 | 靜電放電 | 4級 | |
| 電快速瞬變脈沖群 | 4級 | ||
| 浪涌（沖擊） | 4級 | ||
| 外形尺寸 | 面框尺寸 | 120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80 | |
| 開孔尺寸 | 111×111；76×76；92×45；92×92；68×68；45×45；114×56；152×76 | ||
