CSDM-F系列數顯頻率表
高精度測量單相交流頻率，提供數碼管顯示，本地?cái)?shù)據査詢，支持RS－485通訊， Modbus－RTU協議，支持開關量輸入、開關量輸出、模擬量變送輸出，輔助電源：AC／DC85V265V、AC220V、AC380V、AC100V、DC48V、DC24V，多種外形選擇，滿足不同柜體電氣回路的要求。
立即詢價 （周一至周五 9:00-18:00）
高精度測量單相交流頻率，提供數碼管顯示，本地?cái)?shù)據査詢，支持RS－485通訊， Modbus－RTU協議，支持開關量輸入、開關量輸出、模擬量變送輸出，輔助電源：AC／DC85V265V、AC220V、AC380V、AC100V、DC48V、DC24V，多種外形選擇，滿足不同柜體電氣回路的要求。
立即詢價 （周一至周五 9:00-18:00）
規格選型
| 型號 功能 | 測量 | 擴展功能（選配） | 顯示 | 開孔尺寸 | ||||
|---|---|---|---|---|---|---|---|---|
| 頻率 | 開關量輸入 | 開關量輸出 | 變送輸出 | 通訊接口 | LED | LCD | ||
| CSDM-1F8 | √ | 2 | 2 | 1 | 1 | √ | — | 152×76 |
| CSDM-1F5 | √ | 2 | 2 | 1 | 1 | √ | — | 111×111 |
| CSDM-1F3 | √ | 2 | 2 | 1 | 1 | √ | — | 76×76 |
| CSDM-1F7 | √ | 2 | 2 | 1 | 1 | √ | — | 114×56 |
| CSDM-1F6 | √ | 2 | 2 | 1 | 1 | √ | — | 92×45 |
| CSDM-1F4 | √ | 2 | 2 | 1 | 1 | √ | — | 92×92 |
| CSDM-1F2 | √ | √ | — | 68×68 | ||||
| CSDM-1F1 | √ | √ | — | 45×45 | ||||
Product features
● 高精度測量單相交流頻率；
● 提供數碼管顯示，本地?cái)?shù)據査詢；
● 支持RS－485通訊， Modbus－RTU協議；
● 支持開關量輸入、開關量輸出、模擬量變送輸出；
● 輔助電源：AC／DC85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V；
● 多種外形選擇，滿足不同柜體電氣回路的要求；
Installation instructions

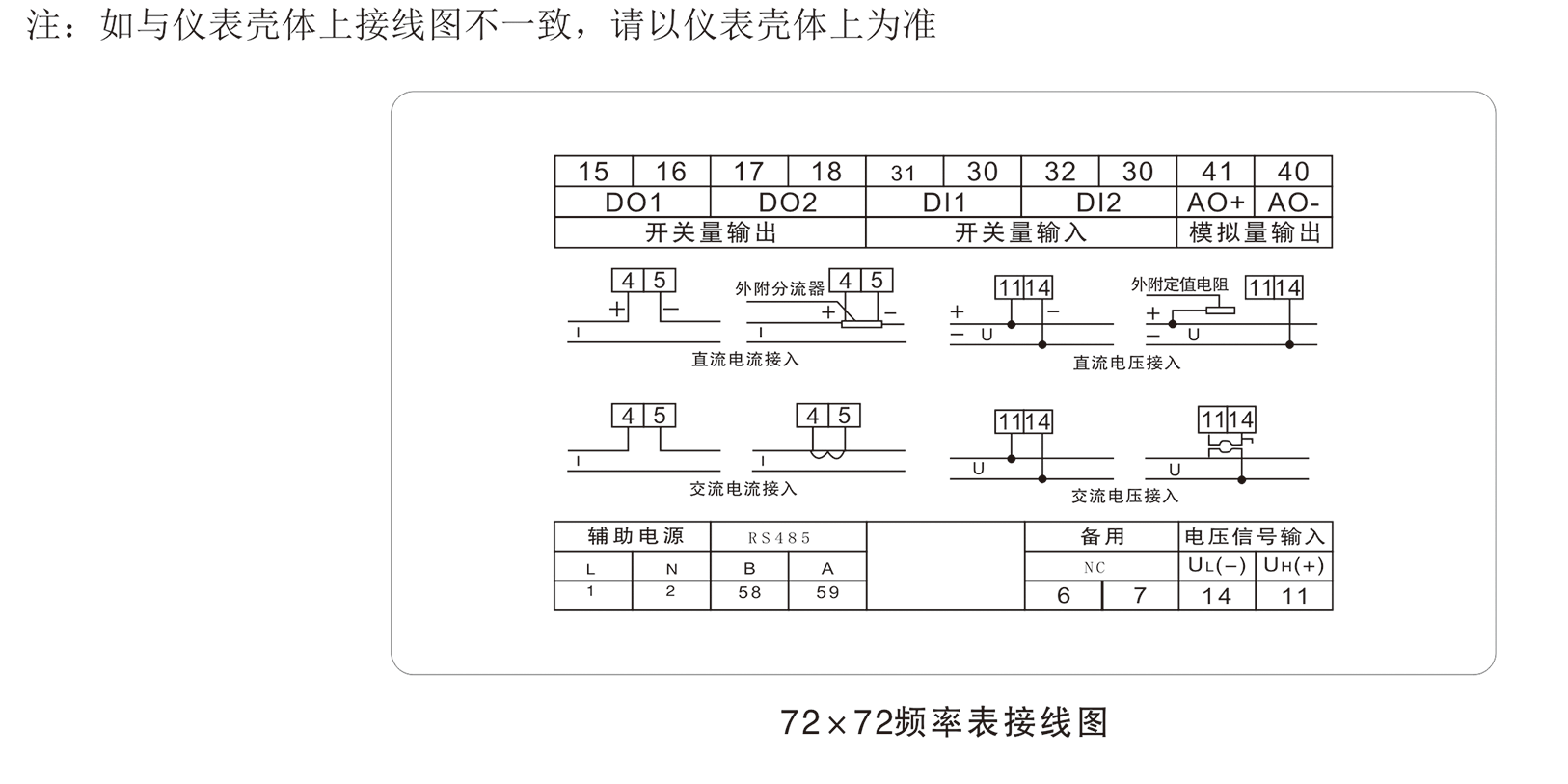

端子排列圖（典型）

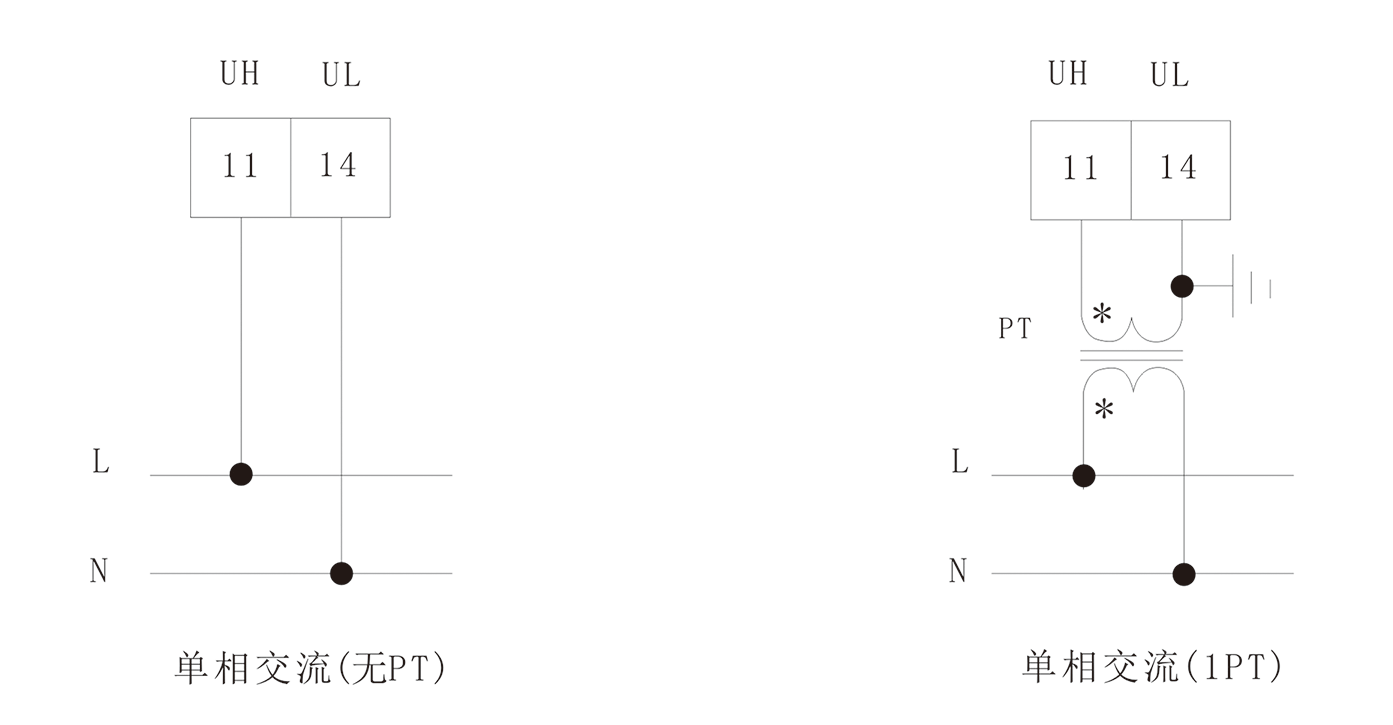

典型信號接線圖
典型信號接線圖
| 測量精度 | 頻率 | ±0.02Hz |
|---|---|---|
| 信號輸入 | 接線方式 | 單相 |
| 額定電壓 | AC 57.7V、AC 100V、AC 220V、AC 380V | |
| 過負載 | 1.2倍（持續），2倍/1秒（瞬時） | |
| 功耗 | ﹤1VA/相 | |
| 阻抗 | ﹤300KΩ | |
| 頻率 | 45~65Hz | |
| 輔助電源 | 工作范圍 | AC/DC 85V~265V、AC220V、AC380V、AC100V、DC48V、DC24V |
| 功耗 | ﹤4VA | |
| 功能模塊 | 通訊接口 | 1路RS-485通訊，Modbus-RTU協議，波特率2400~9600bps,默認2400bps |
| 開關量輸入 | 支持2路干結點輸入 | |
| 開關量輸出 | 支持2路繼電器輸出，容量：AC 250V/5A,DC 30V/5A | |
| 變送輸出 | 支持1路模擬量輸出：0/4~20mA或0~5/10V | |
| 環境 | 工作溫度 | ﹣10℃~﹢55℃ |
| 存儲溫度 | ﹣25℃~﹢70℃ | |
| 相對濕度 | ≤93％，無腐蝕性氣體場所 | |
| 海拔 | ≤2500m | |
| 安全 | 絕緣電阻 | ＞100MΩ |
| 交流耐壓 | AC 2KV | |
| 電磁兼容性能 | 靜電放電 | 4級 |
| 電快速瞬變脈沖群 | 4級 | |
| 浪涌（沖擊） | 4級 | |
| 外形尺寸 | 面框尺寸 | 120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80 |
| 開孔尺寸 | 111×111；76×76；92×45；92×92；68×68；45×45；114×56；152×76 |
