浪涌保護器（SPD）的專用后備保護器（SB）是根據IEC61643－4－43中的430．3條，“在電路造成危險前，應該采用合適的過電流保護裝置”要求的精神，解決當SPD出現危險的工頻續流或危險的工頰漏電流時應迅速脫扣、而雷電流通過時不誤脫扣的安全問題，確保設備防雷持續有效且SPD不起火，解決目前廣泛使用熔斷器或空氣斷路器做外置保護其存在盲區的問題，是低壓供電系統電壓開關型SPD、電壓限制型SPD理想的配套器件。和SPD防雷設備配套使用，如：工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備。
立即詢價 （周一至周五 9:00-18:00）
浪涌保護器（SPD）的專用后備保護器（SB）是根據IEC61643－4－43中的430．3條，“在電路造成危險前，應該采用合適的過電流保護裝置”要求的精神，解決當SPD出現危險的工頻續流或危險的工頰漏電流時應迅速脫扣、而雷電流通過時不誤脫扣的安全問題，確保設備防雷持續有效且SPD不起火，解決目前廣泛使用熔斷器或空氣斷路器做外置保護其存在盲區的問題，是低壓供電系統電壓開關型SPD、電壓限制型SPD理想的配套器件。

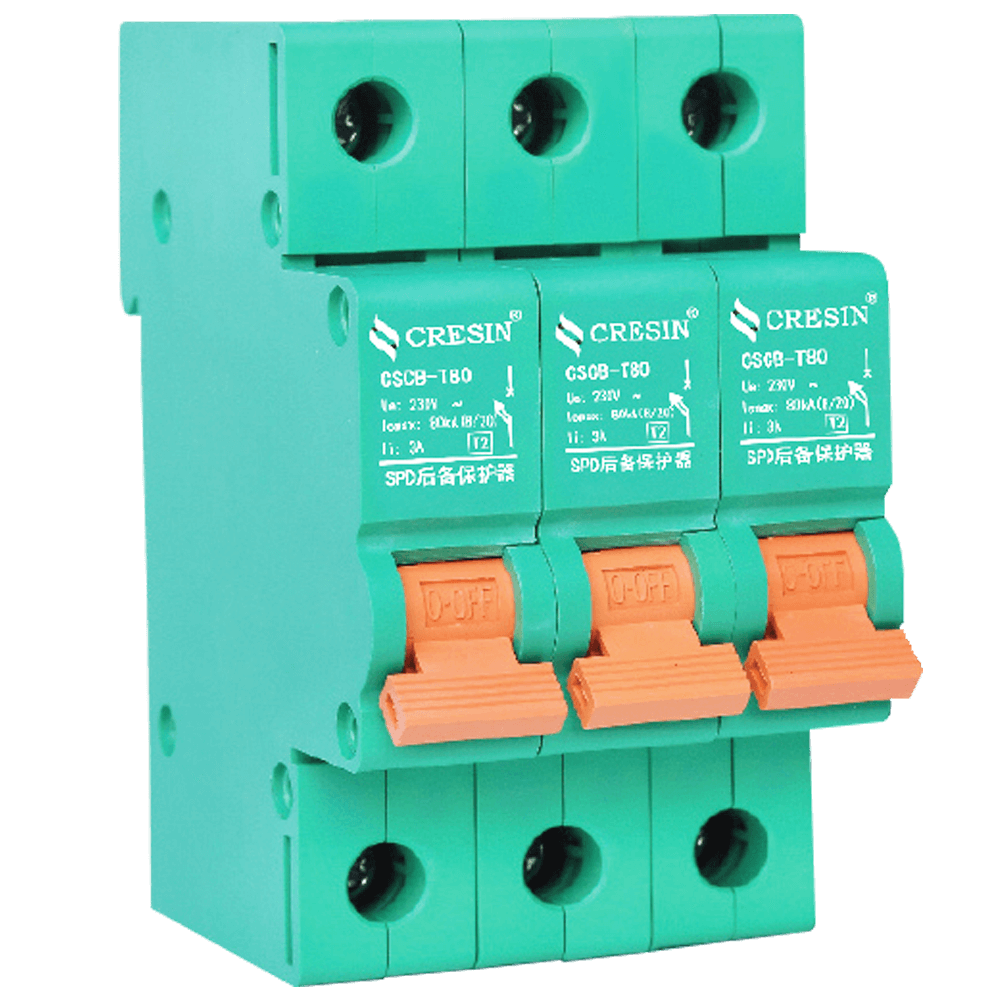

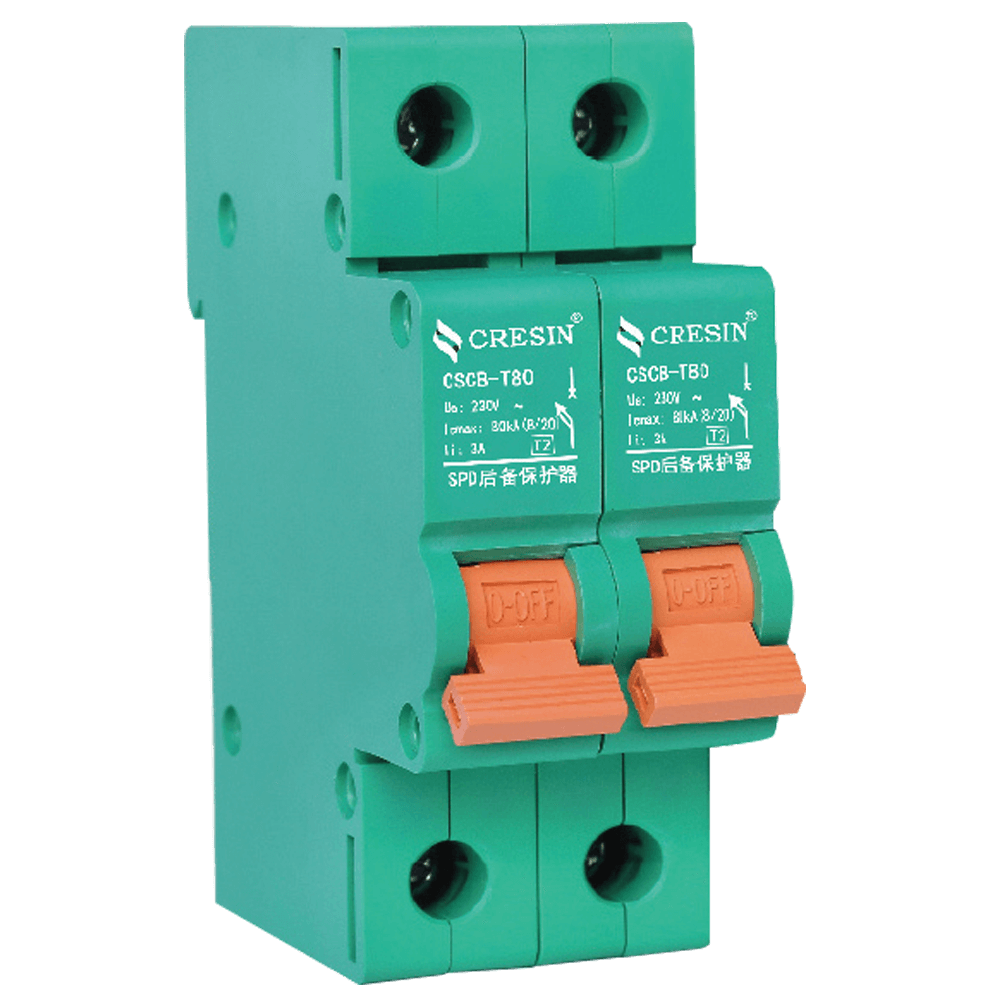

CSCB系列產品（SPD專用后備保護器），可為第一級、第二級、第三級等電源防雷設備（SPD電涌保護器）提供專業的后備保護。和SPD防雷設備配套使用，如：工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備。
● 對通過的工頻電流和雷電流實現選擇性分?jǐn)?，能有效保護SPD因異常暫態過電壓時SPD發生熔穿短路，造成嚴重火災事故。
● 對通過的工頻電流和雷電流實現選擇性分?jǐn)?，能有效保護SPD電涌保護器因發生劣化致使SPD啟動電壓降到低于電源電壓，工頻漏電流增大，造成嚴重火災事故。
● 當SPD有雷電流通過時，這個外置保護器不會出現誤脫扣，使電氣設備防雷始終處于有效狀態。

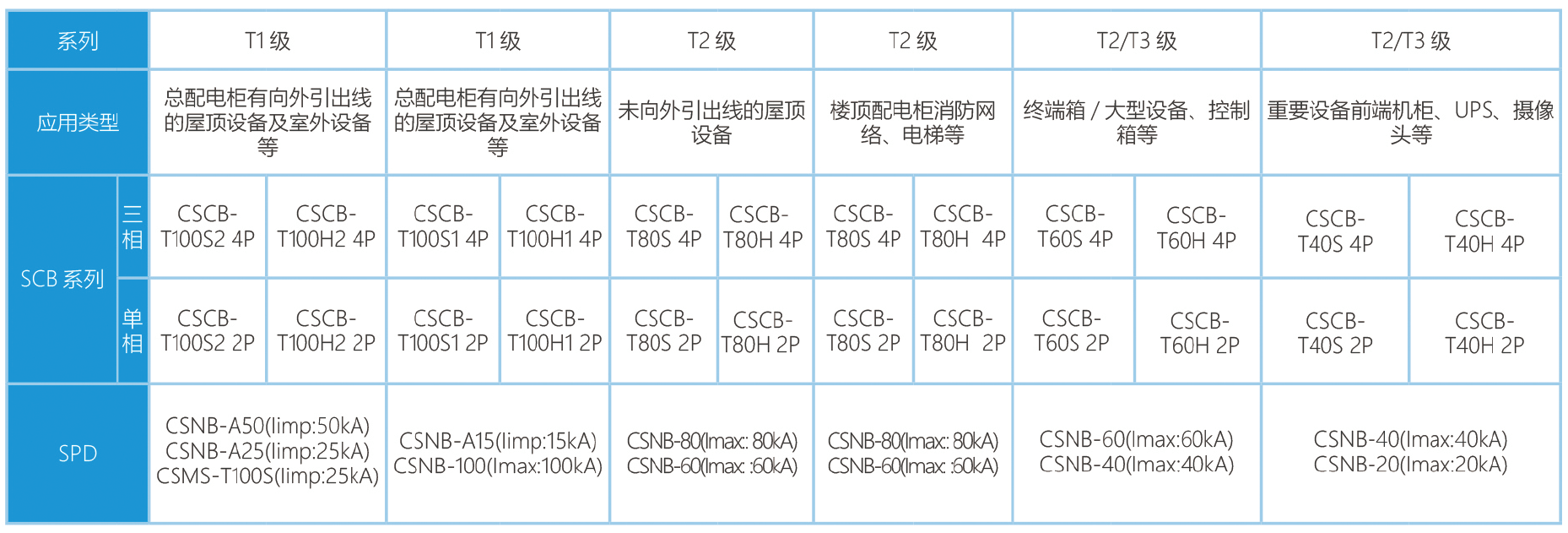

Product Selection
Product features
● 采用高能觸頭，使用壽命長；
● 沖擊電流耐受能力強，不誤動作；
● 工頻電流通過大于3土1A脫扣；
● 運行短路電流分?jǐn)嗄芰?qiáng)；
● 采用參量控制脫扣機構，對電流能選擇性分?jǐn)啵?/p>
● 沖擊電流殘壓低；
● 規格齊全能滿足T1、T2、T3級SPD配套；
● 通過了國家級實驗室檢測35mm導軌安裝。
Installation instructions
SCB2
SCB3
SCB4

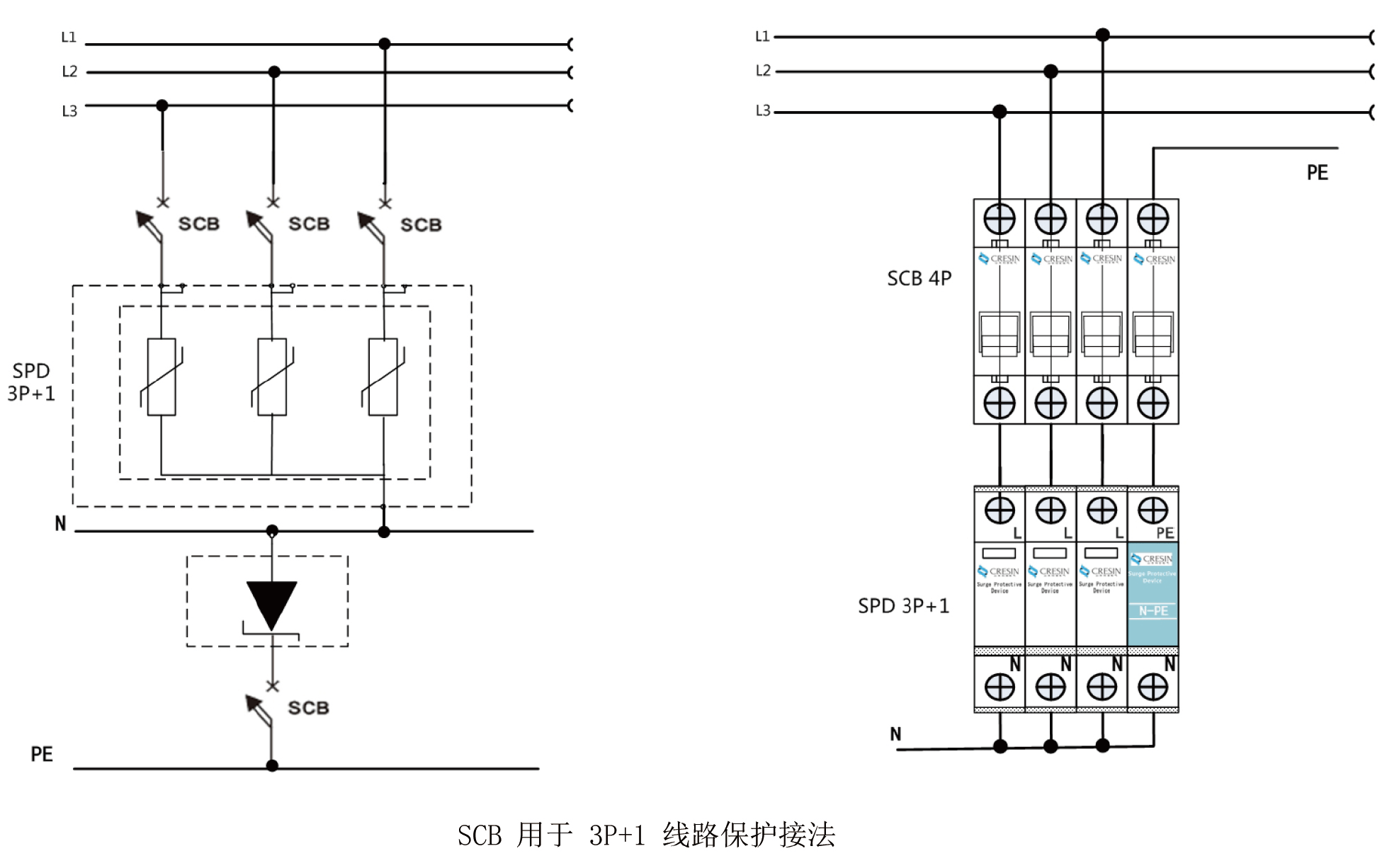

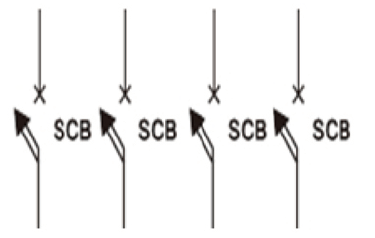

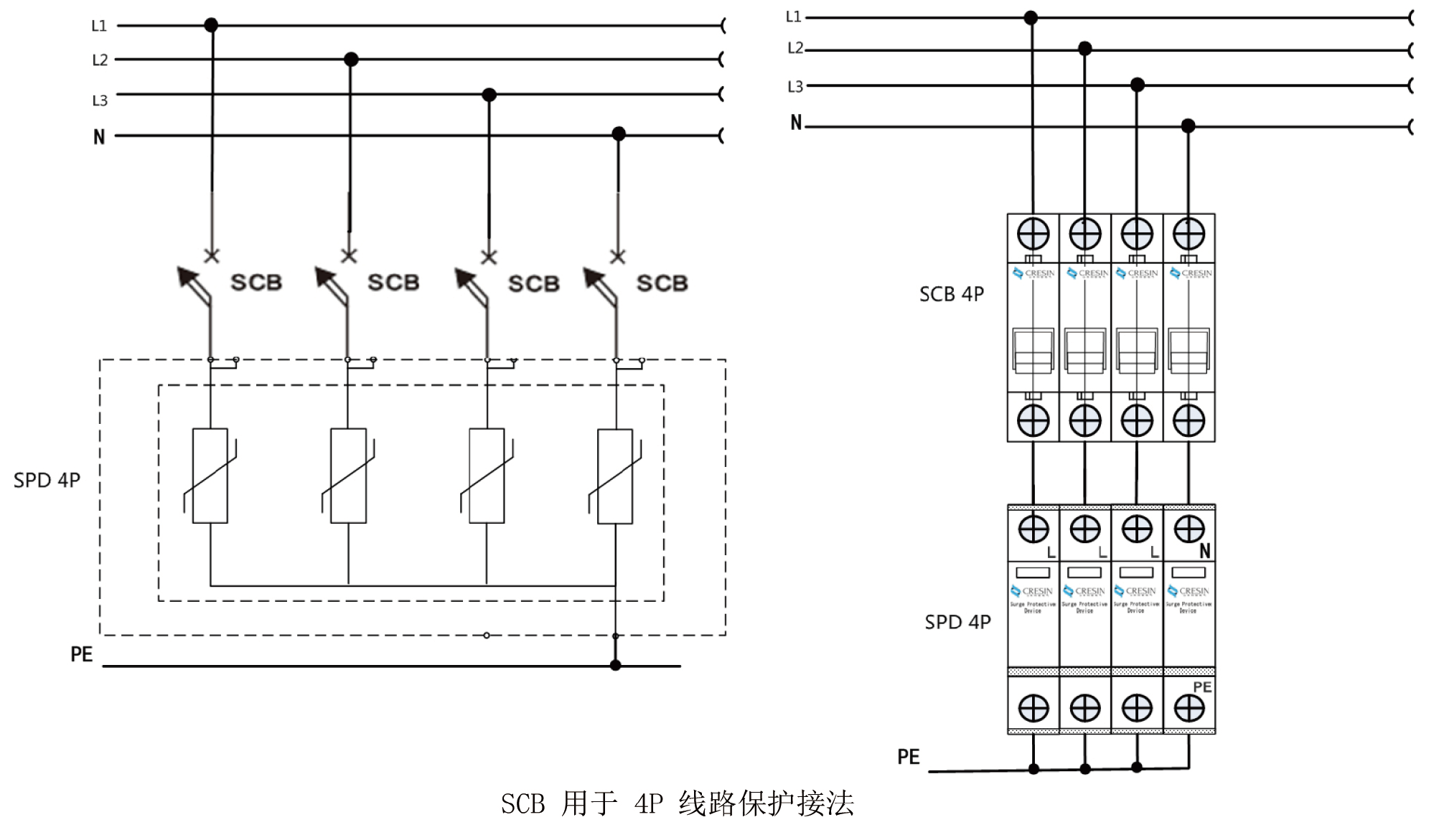

SCB與SPD配合使用時的保護接法
Product size

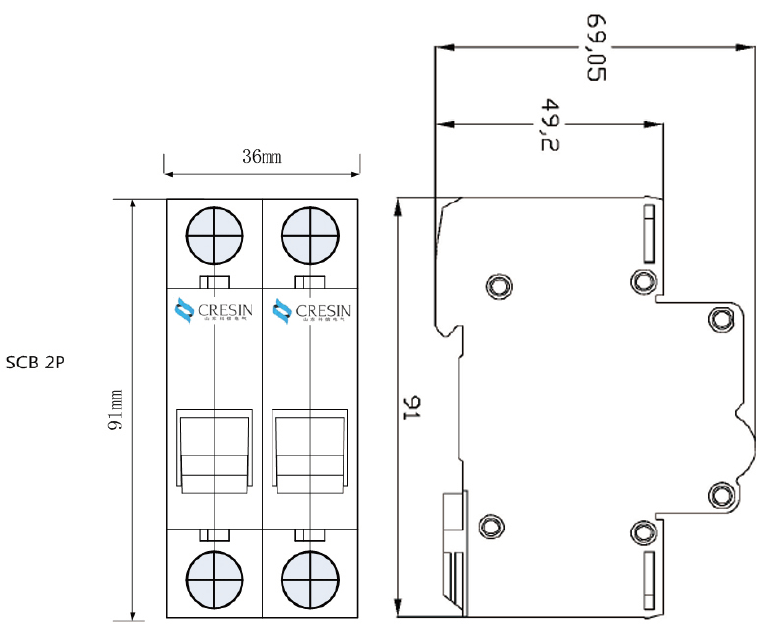

SCB2

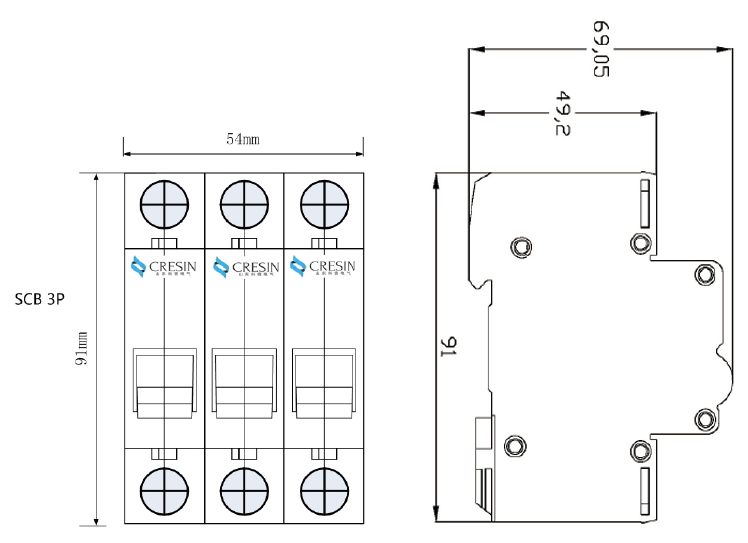

SCB3

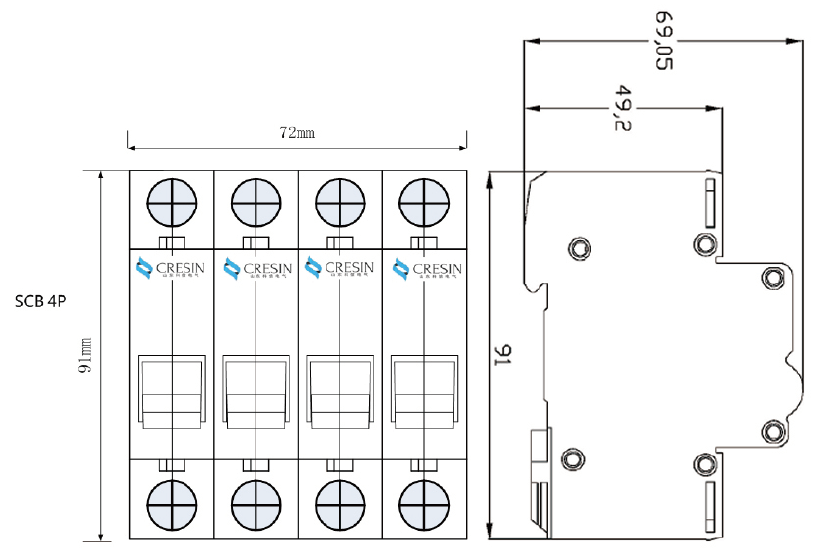

SCB4
| 電氣參數 | T1級 | T1級 | T2級 | T2級-T3級 | T1級 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | CSCB-T100S2 | CSCB-T100H2 | CSCB-T100S1 | CSCB-T100H1 | CSCB-T80S | CSCB-T80H | CSCB-T60S | CSCB-T60H | CSCB-T40S | CSCB-T40H |
| 短路分?jǐn)嗄芰cs | 50kA | 100kA | 50kA | 100kA | 20kA | 35kA | 6kA | 20kA | 6kA | 20kA |
| 額定工作電壓Ue | 230V/400VAC | 230V/400VAC | 230V/400VAC | 230V/400VAC | 230V/400VAC | |||||
| 額定絕緣電壓Ui | 4OOVAC | 4OOVAC | 4OOVAC | 4OOVAC | 4OOVAC | |||||
| 耐受沖擊電流Iemax | 25k（10/350us) | 15k（10/350us) | 80k（8/20us) | 60k（8/20us) | 40k（8/20us) | |||||
| 工頻脫扣電流Ii | 3±1A | 3±1A | 3±1A | 3±1A | 3±1A | |||||
| 機械壽命 | 1000次 | 1000次 | 1000次 | 1000次 | 1000次 | |||||
| 段子最大接線 | 25mm2 | 25mm2 | 25mm2 | 25mm2 | 25mm2 | |||||
| 級數 | 1P、2P、3P、4P | 1P、2P、3P、4P | 1P、2P、3P、4P | 1P、2P、3P、4P | 1P、2P、3P、4P | |||||
| 外殼防護等級 | IP20 | IP20 | IP20 | IP20 | IP20 | |||||
| 工作環境溫度 | ﹣25℃~60℃ | ﹣25℃~60℃ | ﹣25℃~60℃ | ﹣25℃~60℃ | ﹣25℃~60℃ | |||||
| 工作環境濕度（室溫） | 20%~90%RH | 20%~90%RH | 20%~90%RH | 20%~90%RH | 20%~90%RH | |||||
| 安裝軌道 | EN60715(35mm) | EN60715(35mm) | EN60715(35mm) | EN60715(35mm) | EN60715(35mm) | |||||
