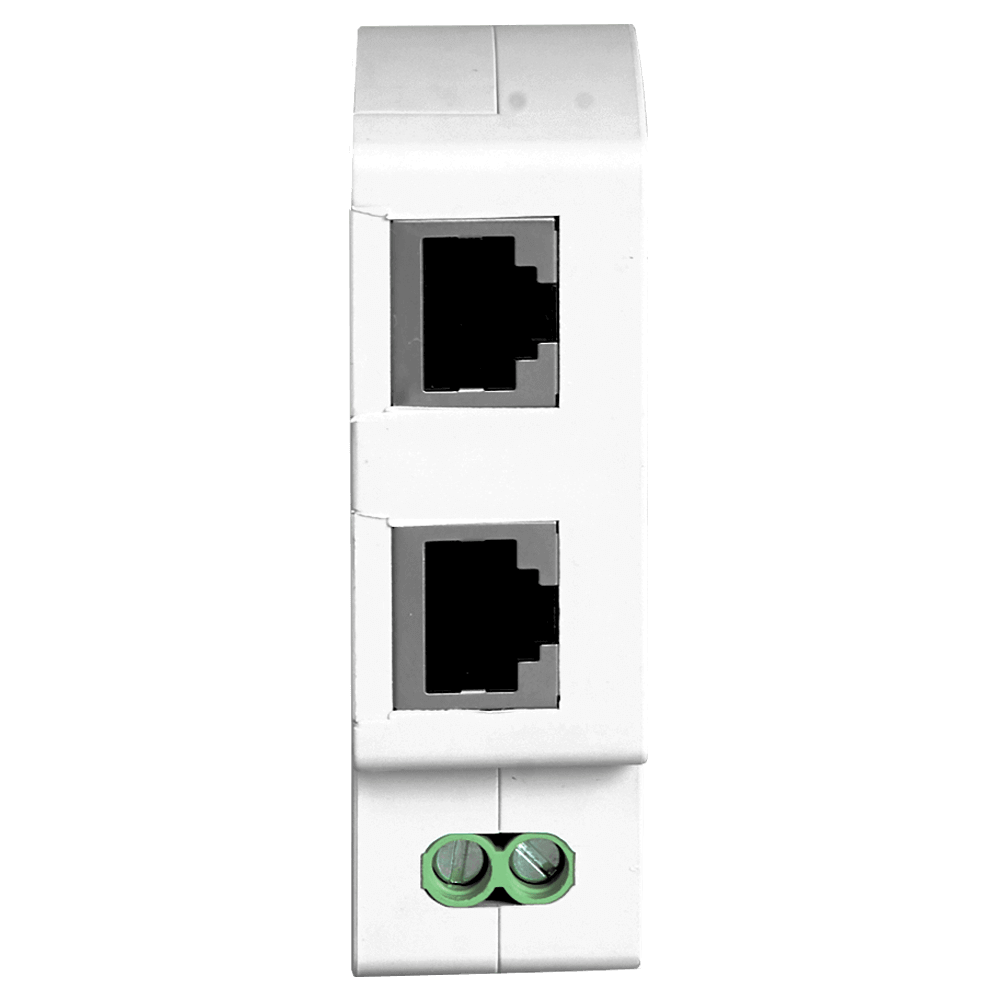

CSMS-RJ45系列網絡浪涌保護器可用于以太網通信網絡端口四線的防雷，采用100/1000Mbps RJ45標準網絡自適應接口，依據IEC標準設計，適合于安裝在各通信網絡設備輸入輸出之間，能迅速對大地釋放因雷擊引起的高壓脈沖能量，降低各接口間的電位差起到防雷安全保護作用。適用于計算機網絡、監控視頻系統、 電話、有線電視等信息設備的前端等。
可選型號：
立即詢價 （周一至周五 9:00-18:00）
CSMS-RJ45系列網絡浪涌保護器可用于以太網通信網絡端口四線的防雷，采用100/1000Mbps RJ45標準網絡自適應接口，依據IEC標準設計，適合于安裝在各通信網絡設備輸入輸出之間，能迅速對大地釋放因雷擊引起的高壓脈沖能量，降低各接口間的電位差起到防雷安全保護作用。適用于計算機網絡、監控視頻系統、 電話、有線電視等信息設備的前端等。
Product features
● 采用多級保護電路，殘壓低；
● 100M、1000M可選；
● 限制電壓低、通流容量大；
● 終端PC網卡電涌保護，六類以太網網絡環境。
Installation instructions
一、防雷器串聯在被保護設備與信號通道之間；
二、防雷器的輸入端(IN)與信號通道相連，輸出端(OUT)與被保護設備相連并緊靠被保護設備安裝，不能接反；
三、把防雷器的接地線與防雷系統接地排可靠連接，接線越短越好，最長不能超過1米；
四、本產品無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期；
五、當系統工作出現故障懷疑防雷器時，可拆除防雷器，如還原到使用防雷器前的狀態后系統可恢復正常，則說明防雷器已經損壞，必須立即檢修和更換。

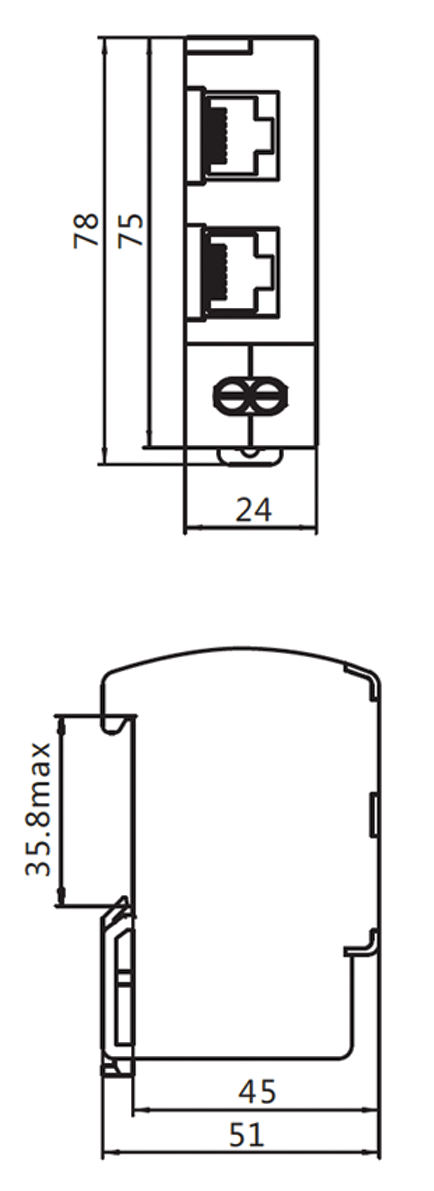

Product size
| 技術指標 | SPD型號 | CSMS-RJ45 |
|---|---|---|
| 額定工作電壓Un | 5V | |
| 最大持續工作電壓Uc | 8V | |
| 標稱放電電流In(8/20μs) | 3kA | |
| 最大放電電流Imax(8/20μs) | 5kA | |
| 電壓保護水平Up | ≤130V | |
| 傳輸速率 | 100Mbit/s,1000Mbit/s | |
| 插入損耗 | ≤0.5dB | |
| 絕緣電阻 | ≤0.4MΩ | |
| 設計標準 | IEC61643-21/GB18802.21 | |
| 接口 | 接口形式 | RJ45插座 |
| 保護口線數 | 單口4線、單口8線 | |
| 接入導線最大截面 | 雙絞線 | |
| 機械特性 | 外殼材料 | 阻燃性塑料外殼 |
| 安裝方式 | 35mm標準導軌安裝 | |
| 工作環境 | 操作溫度 | -40℃~+80℃ |
| 存儲溫度 | -40℃~+80℃ | |
| 相對濕度 | 5～95%（無凝露） | |
| 防護等級 | IP20 | |
| 海拔高度 | 不超過3000m | |
| 保質期 | 產品保質期 | 3年 |
